Фрикционные накладки для ведомого диска сцепления 170 x110

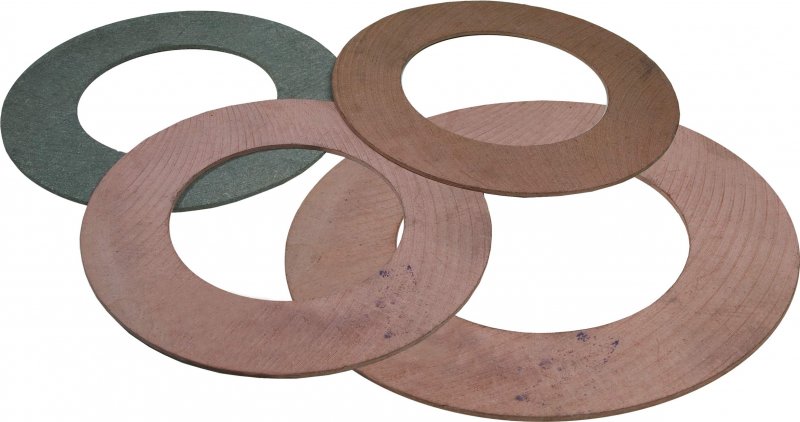

Фрикционные накладки для ведомого диска сцепления 170 x110Для внесения изменений в конструкцию сцепления 170х110, нужно знать его устройство и принцип работы. Вращательный момент коленчатого вала с помощью маховика через ведомый диск передается на первичный вал коробки передач. Для смягчения ударных нагрузок в конструкции ведомого диска предусмотрен демпфирующий механизм.

Ведомый диск

Ведомый диск перемещается по первичному валу коробки на шлицах и специальной пружиной зажимается между прижимным диском и маховиком.
При нажатии на педаль сцепления выжимной подшипник начинает давить на лепестки корзины сцепления, прижимной диск перестает давить на ведомый диск и прижимать его к маховику. Чтобы обеспечить плавное трогание автомобиля, ведомый диск снабжен фрикционными накладками. От них зависит качественная работа сцепления.

Диск сцепления

На серийном автомобиле устанавливается сцепление, которое может обеспечить плавность при трогании, небольшую стоимость обслуживания и продолжительную эксплуатацию при бережном отношении. Такими свойствами обладают диски сцепления с установленными на нем фрикционными накладками из органических материалов. Такое сцепление стоит недорого, обеспечивает плавность при трогании и дальнейшем движении, служит до 160 тыс. километров пробега. Фрикционные накладки для ведомого диска сцепления 170 x110 получили широкое распространение, благодаря своим свойствам.
Величина крутящего момента, которую может удержать серийное сцепление, имеет запас в 20-30% от мощности двигателя. Эта величина зависит от технологии изготовления. Одинаковые диски сцепления могут различаться по своим характеристикам, если они сделаны на разных заводах. Такими характеристиками являются: плавность включения, долговечность и удерживаемая величина крутящего момента.

Тюнинг диска сцепления

Автомобилисты, занимающиеся тюнингом, увеличивают мощность двигателя. Обычно запаса «родного» сцепления не хватает для таких двигателей. А так как автомобиль усовершенствуется для участия в гонках, сцепление начинает работать в таких режимах, которые «родное» сцепление может не выдержать. При превышении допустимой нагрузки сцепление начинает буксовать, при этом происходит быстрый разогрев накладок. Рабочий температурный диапазон органических накладок ограничен температурой в 2-2,5 тысячи градусов. При превышении этого предела, они спекаются и теряют свои свойства. В результате сцепление сожжено.
Во избежание таких результатов в тюнинге автомобилей применяется сцепление, конструктивно отличающееся от серийного. Основным отличием между серийным сцеплением и тюнингованым является материал изготовления фрикционных накладок. Накладки для ведомого диска сцепления из органических материалов для гонок не подходят.

Виды фрикционных накладок

Самым простым материалом для тюнинга сцепления является «ФиберТуф». Компонентами такого материала служат кевлар, углеродное волокно и керамический наполнитель. Главными отличительными характеристиками таких накладок является повышенная температурная стойкость (около 4000С) Также накладки из материала «ФиберТуфф» обладают повышенной износостойкостью, которая в 2-4 раза выше, чем у органических. Сцепление с такими накладками подойдет как для повседневных поездок, так и для любительских гонок.

Для любителей погоняться подойдут фрикционные накладки из кевларового волокна. История его использования начиналась с применения в авиакосмической промышленности. Также кевлавровое волокно применяется в изделиях, которые должны иметь небольшой вес при высокой прочности, такие как бронежилет или корпус гоночного болида. Накладки из такого материала не только превосходят по износостойкости органические (примерно в 5-10 раз), но и являются более щадящими по отношению к рабочим поверхностям маховика и прижимного диска. Для того, чтобы диски сцепления из кевлара прослужили долго, требуется его грамотная установка. Также такие диски нуждаются в прикатке, поэтому необходима бережная эксплуатация в течение около 10 тысяч км пробега.

Для любителей «выжать» из автомобиля все подойдут диски из металлокерамики. Металлы, используемые в них, могут быть различными, но наибольшую применяемость получили накладки на медной основе. Так как предельная температура (около 6000С) и коэффициент трения очень высок, металлокерамическое сцепление применяется для создания гоночных авто. Но такие свойства очень дорого обходятся. Диск из металлокерамики очень быстро «съедает» рабочие поверхности маховика и прижимного диска. Поэтому такие диски нашли применение только в производстве гоночных автомобилей.

Для тех, кому не важна стоимость, а интересует только качество, можно посоветовать накладки из углеродных композитов. Такой тюнинг потребует установки маховика и прижимного диска с рабочими поверхностями из того же углерода. Это обусловлено низким коэффициентом трения углерода по чугуну. Высокая цена таких дисков компенсируется огромной износостойкостью, в 5 раз превышающей износостойкость органических накладок. Такой диск может нормально работать при температурах до 25000С!

Виды ведомых дисков

Еще ведомые диски делятся по количеству сегментов фрикционных накладок. Бывают диски с тремя, четырьмя, шестью и восьмью накладками. Чем меньше количество накладок, тем более жесткое включение сцепления, и тем менее оно долговечно. Диски с тремя сегментами применяются исключительно в спортивных автомобилях. Восьмисегментные диски – диски, предназначенные для повседневной езды. Такие диски устанавливаются на серийные автомобили.
