Самодельная прокладка приемной трубы

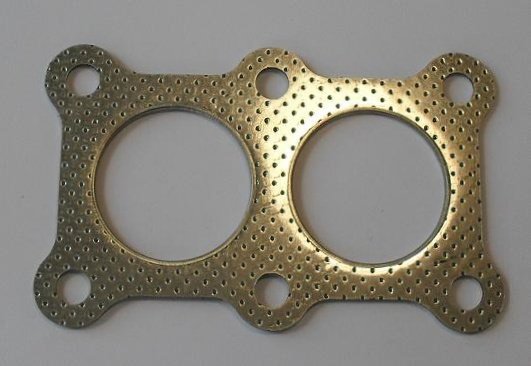

Самодельная прокладка приемной трубыДля обеспечения герметичности соединений необходимы прокладочные материалы. В настоящее время разработано большое количество этих материалов, которые отвечают требованиям предъявляемые теми условиями среды, где будут они находиться.

Прокладки для систем выпуска отработанных газов, изготавливают из жаропрочных материалов, таких как:

  • картон графитовый армированный нержавеющей сталью с добавлением графита или асбеста;
  • стальной лист перфорированный с асбестовым наполнителем и другие.

 Для изготовления самодельной прокладки приемной трубы необходимо иметь определенный набор специальных инструментов и приспособлений:

  • пробойник изготовленный из высокопрочной стали;
  • набор стержней размером от трех до двадцати миллиметров;
  • хорошо заправленные ножницы для резания металлических материалов и другие инструменты для выполнения автомобильных слесарных работ.

Что касается новых двигателей, самодельные прокладки приемной трубы и выхлопного коллектора требуют окантовки листовой медью или алюминием (допускается применение их сплавов), иначе при работе возможно прогорание прокладки.

Вот один из самых распространенных способов изготовления самодельной прокладки приемной трубы.



Первое, это необходимо сделать точный оттиск будущей прокладки. Для этого, поверхность тщательно очищается  от фрагментов старой изношенной прокладки, затем аккуратно покрывается маслом или смазкой, тоненьким слоем.



После этого подбирается соответствующий размер листа белой бумаги и прикладывается к месту, где будет устанавливаться самодельная прокладка приемной трубы.

Далее, аккуратно отделяем бумагу от поверхности и скопированный оттиск, как можно точнее обрисовываем карандашом.



После этого, необходимо этот  лист с полученной "копией" будущей прокладки приклеить на материал из которого будет изготавливаться прокладка, это будет картон графитовый армированный нержавеющей сталью с добавлением графита или асбеста, а может быть стальной лист перфорированный с асбестовым наполнителем.

Затем ножницами по металлу вырезается макет прокладки по линиям, которые нанесены на листе бумаги.



 В прокладке с помощью пробойника необходимо выполнить центрирующие отверстия.

Перед выполнением работ по пробивке отверстий необходимо произвести точные измерения отверстий на фрагментах старой прогоревшей прокладке и подобрать соответствующие этому диаметру кольца и ножи.



Далее будущая прокладка размещается на основании приспособления, а сверху устанавливается нож. Сначала пробиваются отверстия маленького диаметра, затем большего. Во время этой операции возможно деформация материала, чтобы этого не происходило, для этого есть набор прижимных колец, которые подкладываются под пружину, сделанную в виде тарелки.



Следующая операция – это изготовление окантовочных колец из листовой меди или алюминия (можно из их сплавов). В принципе, изготовление колец производится также как и вырубка отверстий в заготовке самодельной прокладке приемной трубы, но начинать надо с больших отверстий и заканчивать малыми.



Когда отверстия все будут пробиты и готовы кольца для окантовки, приспособление разбирается, нож переворачивается и предстоит выполнить самую тонкую и очень ответственную операцию – окантовку отверстий.



Сверху на заготовку кладется подготовленное кольцо и под углом девяносто градусов ставится нож и надавливается, затем развальцовывается, после этого "конструкция" переворачивается и вставляется в основание приспособления. Во втором кольце аккуратно подгибается край тонкогубыми пассатижами, вытаскивается нож, накладывается второе кольцо и тыльной стороной ножа операция развальцовывания повторяется.

После всех выполненных работ необходимо произвести предварительную «примерку» перед окончательной установкой. Если все отверстия совпадают отверстиями на фланцах и по диаметру крепежных болтов, то работы по изготовлению самодельной прокладки приемной трубы выполнены.

20-03-2010, 01:06 | Владимир Зинченко
