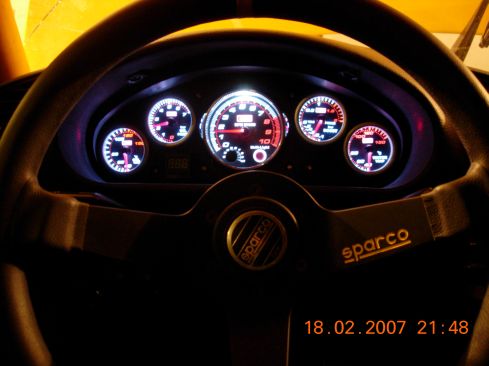

Тюнинг щитка приборов ВАЗ 2108

Тюнинг щитка приборов ВАЗ 2108

Просмотрев сайт Романа Аксенова, появилось желание заменить подсветку. Вот только не хотелось ставить новые вставки вместо тех, что там уже были. Не имело значения, будут это приобретенные или изготовленные при помощи типографии или автоматов для фотонабора. Был выбран иной тюнинг щитка приборов ВАЗ 2108.

Тюнинг щитка приборов

  1. Изготовлена плата для блока САУО, в которой прежний световод был заменен светодиодом.
  2. Крышка, имеющая шкалы, была доработана внутри.
  3. Вместо прежних ламп были установлены светодиоды белого цвета, имеющие значения яркости 7 Кд.

Подсветка панели VDO синим цветом на ваз 2108

  1. Необходимо приобрести 6 светодиодов – один синий размером 3 мм и пять белого цвета 5 мм, имеющих яркость от 7 до 10 Кд, 6 резисторов, сопротивлением 850 Ом. В синем сточить колбу, на белых, которые находятся наверху, сточить линзы, сделать конус при помощи сверла и залить клеем «момент». Светодиоды вставить в патроны ламп, затем в щиток у прибора.
  2. Для того чтобы наклейку прикрепить на лобовое стекло, понадобится 5 см синей пленки производства Тайвань.
  3. Снять козырек панели и саму панель. Необходимо пометить положение, которое занимают стрелки.
  4. Используя тонкий нож, аккуратно отделить существующую вставку от световода.
  5. Не снимая стрелки, отогнуть существующую вставку, тонким ножом стереть зеленый светофильтр, который находится за цифрами и секторами. Затем необходимо убедиться в наличии свечения. Многим нравится белый ровный свет и сектора красного цвета вместо тех, что были ранее – черный и белый, но в данном случае была цель установить синий.
  6. Вырезать синюю пленку так, чтобы ее можно было вставить одним куском. Слегка приподнять вставку так, чтобы оставить в сохранности стрелки. За белыми секторами пинцетом приложить вырезанный кусок пленки синего цвета. При этом нужно быть особенно аккуратным и осторожным, принимать во внимание то обстоятельство, что у вставки имеется клейкая основа.
  7. Имеющая клейкую основу, пленка приклеивается к основе вставки. Необходимо удостовериться, что стрелки находятся на прежнем месте, убедиться в наличии свечения, собрать вставку.

Подсветка блока САУО синего цвета

  • В блоке САУО прежний световод заменить панелью из текстолита со светодиодами синего цвета, яркостью 4 Кд и резисторами сопротивлением 850 Ом.
  • Красный сектор заменить светодиодами красного цвета, с резисторами на 850 Ом.
  • Сделать перегородки в крышке со шкалами, чтобы не происходило пересечение света от красных и синих диодов.
  • Для равномерного свечения наклеить фольгу.
  • Подключить в патрон прежней лампы.
16-01-2012, 02:30 | Сотниченко Алена Николаевна
