Перед установкой лебедки в УАЗ Патриот необходимо заранее подготовить необходимые материалы и инструмент. Основой крепежа станет стальной швеллер. Его рекомендуемые размеры: длина 1 м, ширина 240 мм, высота 90 мм и толщина 6 мм. Для крепления швеллера понадобятся 8 болтов на 12 мм и гайки с гроверами. Дополнительно подготовим 2 уголка длиной около 280 мм и шириной 50 мм. Из инструментов понадобятся сварочный аппарат, дрель, болгарка. Работу лучше проводить вместе с помощником.

Начало работы

  1. Снимается кенгурятник (если установлен).
  2. От противотуманных фар и парктроника отсоединяются провода.

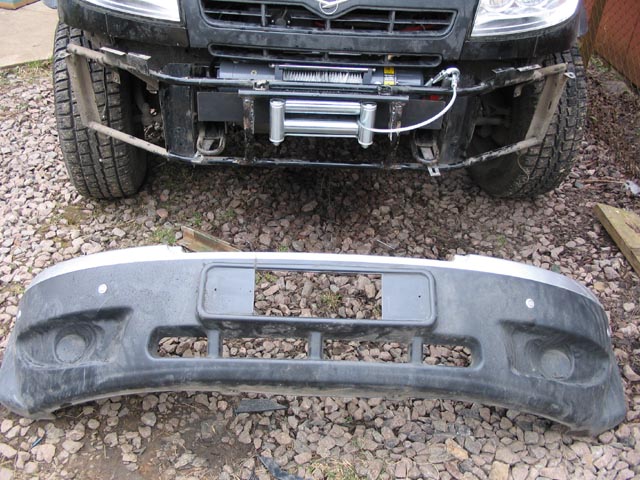

  3. Снимается бампер. Для этого на раме с каждой стороны откручиваем по четыре болта, которые располагаются в местах крепления треугольного крепежа каркаса бампера (удароуловитель). После этого бампер демонтируется вместе с каркасом из труб.
  4. Снимается решетка радиатора. Для этого выворачиваем два самореза снизу и четыре сверху.
  5. Затем бампер отсоединяем от трубного каркаса.
  6. На швеллере размечаем будущую площадку по заранее подготовленному чертежу и выпиливаем ее.
  7. После выпила площадки не забудьте предварительно ее примерить на УАЗ Патриот вместе с лебедкой (без роликов). Так как теоретические расчеты могут не совсем совпадать с реальным положением дел. Возможно, придется где-то что-то подрезать, подпилить, сместить.
  8. Далее под крепеж лебедки на площадке просверливаем отверстия согласно чертежу. Также просверливаем отверстия под крепеж площадки к раме машины. Предварительно приворачиваем площадку на два болта.
  9. Если есть желание дополнительно усилить раму, можно в месте крепления приварить подготовленные заранее уголки. Привариваем таким образом, чтобы выступающий от автомобиля УАЗ Патриот край уголков соответствовал краю площадки.
  10. Чтобы придать поверхности площадки ровную форму, швы после сварки необходимо обработать болгаркой.
  11. Для более точного позиционирования уже прикрученную к раме площадку просверливаем под четыре болта (по 2 с каждой стороны).
  12. Далее размечаем и просверливаем отверстия под крепеж роликов лебедки в УАЗ.
  13. Устанавливаем ролики. Размечаем контур прямоугольника, через который будет происходить намотка троса (по бокам к каркасу роликов вплотную). Распиливаем отверстия для троса.
  14. После сверловки, прорезки и сглаживания заусенцев производим примерку. Если все подходит, красим спреем по металлу.
  15. После высыхания краски приворачиваем к раме площадку.
  16. Прикручиваем к лебедке снизу отрицательный провод. Затем происходит установка лебедки на площадку. Устанавливаются ролики.
  17. Прикручиваем провода и блок соленоидов к лебедке. Подключаем ее к электросети и испытываем на работоспособность.

Окончательная сборка

  1. Устанавливаем решетку радиатора. Бывает, что при не точном расчете размеров установка каркаса бампера на штатное место затруднительна. Например, мешает какая-нибудь горизонтальная труба каркаса. Переделывать всю работу не надо. Можно просто срезать мешающую трубу, а для сохранения жесткости ослабленного каркаса вварить дополнительно два загнутых отрезка трубы подходящих размеров. Прочность конструкции от этого только увеличится.
  2. Монтируем каркас.
  3. Далее размечаем, а потом прорезаем сначала болгаркой, а затем подравниваем ножом прямоугольник в бампере размерами под ролики.
  4. Прикручиваем бампер к каркасу, а каркас устанавливаем на автомобиль УАЗ Патриот. Регулируем его.
  5. Подключаем провода к парктронику и противотуманным фарам.
  6. Устанавливаем кенгурятник и прикручиваем номер.
