Задний стабилизатор на классику ВАЗ-2107

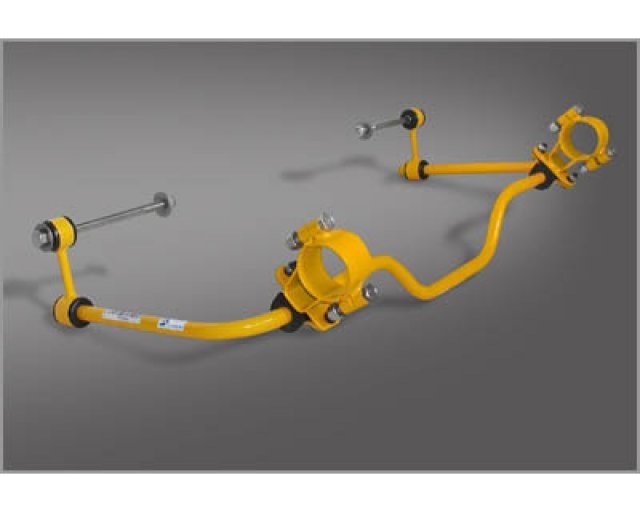

Задний стабилизатор на классику ВАЗ-2107Перед нами стоит задача – создание двойного заднего стабилизатора на классику ВАЗ – 2101, – 6, – 7. Задний стабилизатор на классику ВАЗ-2107 существенно увеличит устойчивость автомобиля на дороге при скоростном прохождении поворотов. Этот тюнинг классики не потребует большого количества материальных вложений, а эффект от него несказанно обрадует любого владельца классической модели «Жигулей».

Итак, начнём тюнинг заднего стабилизатора на «семёрку» (ВАЗ – 2107).
Для создания двойного заднего стабилизатора поперечной устойчивости нам потребуется:

1. Стабилизатор от «десятки» (ВАЗ – 2110) передний.
2. Тяга реактивная короткая (ВАЗ – 2110) – 1 шт.
3. Антигравий – специальный состав для гидроизоляции и защиты от механических повреждений внутренних и внешних деталей кузова автомобиля, созданный на основе смеси синтетических смол и каучука.
4. Краска (для придания эстетической красоты нашему произведению искусства).
5. Шпилька L=250 мм, d=12 мм – 2 шт.
6. Труба d=57 мм – предназначена для изготовления хомутов, крепящихся к мосту.
7. Метизы.
8. Стальной уголок (в принципе, подойдёт стальная полоса 50х5) – для изготовления хомутов на мост.
9. Стойка стабилизатора для ВАЗ 2110 (№ по кат. ВАЗ 21110-2906050) – в простонародье так называемые «яйца» – 2 шт.
10. Резинки крепления на передний стабилизатор (ВАЗ-2110) – 2 шт.
11. Хомут крепления на передний стабилизатор (ВАЗ-2110) – 2 шт.

Список необходимого нам инструмента:
1. Болгарка.
2. Набор ключей и головок.
3. Сварочный аппарат.
4. Кисточка.
5. Отрезные круги для болгарки.
6. Дрель.
7. Насадка на дрель для зачистки металлических поверхностей.
8. Наждачная бумага.
9. Паяльная лампа.
10. Верстак, с жестко закреплёнными хорошими тисками.

Весь список деталей, приведённый выше, можно приобрести практически на любом «авторазборе».
Список инструментов так же не должен удивить Вас – ведь это стандартный гаражный набор любого автослесаря (ну, конечно, не считая сварки).

Подготовительный этап.
Данный вид работ лучше всего производить вдвоём с напарником (при желании с этим может справиться и один человек).
Оговоримся сразу: не стоит забывать про технику безопасности – жизнь дороже! Внимательно и аккуратно работайте с бензоинструментом и электроинструментом во избежание травм и увечий.

Важный момент: на переднем стабилизаторе «десятки» (ВАЗ-2110) небольшое смещение полукруга – порядка 50 мм, поэтому сгибаем левый край стабилизатора немного более 90®.

Снимаем оба задних колеса, предварительно надёжно поддомкратив автомобиль. Не забываем поставить под передние колёса противооткатные упоры!

Этап №1.

Начинаем изготовление хомутов для крепления на мост. Это, наверное, важнейший этап нашей монтажной эпопеи. Нарезаем трубу d=57 мм на куски, шириной примерно 35-45 мм. Применяем сварочный аппарат для изготовления хомутов. Очищаем изделия с помощью дрели и насадки, обезжириваем и покрываем антигравием. Готово!

Этап №2.

Загибаем задний стабилизатор. Отрезаем от краёв стабилизатора (ВАЗ-2110) по 50-60 мм, зачищаем болгаркой, дабы не порезать руки и резинки стоек стабилизатора. Далее, паяльной лампой нагреваем стабилизатор (греем металл до появления красного свечения) и гнём на 90®, используя для этого трубу ВГП.

Обязательно запомните! Ни в коем случае нельзя быстро остужать металл, опустив его в воду. Пусть стабилизатор остывает самостоятельно!

Далее – по аналогии с этапом №1: зачищаем, обезжириваем и красим.

Этап №3.

Производим крепление стабилизатора к кузову автомобиля. Распиливаем короткую реактивную тягу на две равных части и привариваем к ней стойку стабилизатора следующим образом. Далее – зачистка, обезжиривание и покраска.

Все узлы подготовлены, впереди сборка!

Этап №4.

Сборка стабилизатора.

1. Закрепляем собранные нами хомуты (из трубы d=57 мм) на мост автомобиля.

2. На стабилизатор надеваются резинки крепления, далее на них наши хомуты. Если необходимо, то немного приподнимаем выхлопную трубу.

3. Крепим стабилизатор к заднему мосту нашего автомобиля. Для этого нам потребуется набор ключей.

4. Демонтируем стоковые реактивные тяги (необходим набор ключей и прямые руки).

5. Одеваем (получившиеся на этапе №3) сваренные половинки реактивной тяги и стойки стабилизатора на конец стабилизатора.

6. Крепим стоковую реактивную тягу на место, новую же – со стороны колеса. Крепление производим шпильками (L=250 мм, d=12 мм – 2 шт.) и метизами. Шпильки в обязательном порядке законтрогаить!

7. Ещё раз осматриваем сооружённую нами конструкцию и протягиваем все болтовые соединения.

Готово! Ставим колеса, убираем противооткатные упоры, заводим автомобиль и наслаждаемся!

10-11-2011, 20:10 | Сотниченко Алена Николаевна
