Как определить неисправность шаровой опоры

Шаровая опора

На смену шкворневому устройству пришел один основной элемент подвески, который называется шаровая опора. Когда она изнашивается до критичной черты, то возникают серьезные проблемы в некоторых моделях автомобилей. Как определить неисправность шаровой опоры, читайте далее.

Шаровой опорой является узел, который соединяет ступицу на управляемом колесе и рычаг подвески. Ее задача заключается в обеспечении возможности поворота ступицы с исходным положением колеса по горизонтали при вертикальном перемещении.

Конструкция шаровой опоры очень проста. Она являет собой палец конусообразной формы с грибообразным или сферическим наконечником, который способен вращаться и, в то же время, раскачиваться на углы в корпусе опоры. Корпус запрессовывается к рычагу или крепится болтами. В данном случае шаровая опора, как правило, изменяется вместе с рычагом подвески.

В современных ново-введенных узлах в основном используется конструкция не разборная. В ней после установки пальца корпус имеет свойство завальцовываться. Пластиковые или другого рода вкладыши помещаются между корпусом и пальцем. Они работают наподобие подшипника скольжения и обеспечивают вращение с небольшим усилием. Для отечественных, старых моделей машин поставляются и другие шаровые опоры, которые называются разборными. Люфты в них устраняются с помощью подтяжки крышки.


Причины поломки

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и от конструкции подвески, опоры несут на себе большую часть всей массы автомобиля, а также выдерживают постоянные систематические удары при езде на неровной дороге.

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что опора не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

  • естественный износ в совокупности с устаревшими материалами,
  • увеличиваются динамические нагрузки во время езды на немаленькой скорости по неровным дорогам,
  • разрывается защитный чехол или пыльник, в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ,
  • отсутствие в шарнире смазки (при необходимости ее наличия).

Приведем несколько главных признаков износа шаровых опор:

  • Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.
  • Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.
  • Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.
  • Шины на колесах изношены неравномерно.


Определение неисправности шаровой опоры

Состояние опор, к сожалению, не всегда могут определить стенды, предназначенные для диагностики узлов подвески. Оценить их состояние можно обычными старыми методами - на ощупь и слух.

Когда происходит проверка на слух, необходимо раскачать машину и прислушаться, что именно в ней стучит. Следующий способ немного сложнее. Для того чтобы избежать ошибки в результате диагностики, при выжатой тормозной педали до самого упора (для исключения  люфта подшипников) колесо необходимо покачивать руками. Для этого надо взяться за него в самой верхней и наиболее нижней точках. Если люфт все же ощущается, то знайте, что в опоре присутствует зазор, и ее необходимо заменить.  А вот для определения величины износа лучше будет использовать наиболее точные приспособления, а также инструменты.

В классической модели автомобиля ВАЗ есть контрольное специальное отверстие, находящееся в конструкции нижней шаровой опоры. Для ее диагностики следует штангенциркулем или глубиномером через это контрольное отверстие под нагрузкой измерить расстояние между торцом шарового пальца и внешней поверхностью корпуса. У автомобилей ВАЗ показатель будет не больше 11,8 миллиметров (для оригинальных опор).

В верхней опоре люфт можно замерить специализированным устройством с индикатором. Люфт не должен быть выше 0,8 миллиметров.

В том случае, если у вас под рукой не имеются специализированные инструменты или приборы, вы можете положить свою ладонь на корпус шаровой опоры так, чтобы одновременно касаться корпуса и пальца. Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.


Ремонт шаровой опоры



Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше - для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.

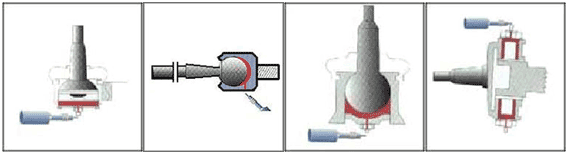

  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Ремонт шаровой опоры

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.


Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.
