Установка генератора от ВАЗ 2108 на ВАЗ 2106

Установка генератора от ВАЗ 2108 на ВАЗ 2106

Установка генератора от ВАЗ 2108 на ВАЗ 2106 не просто возможна, а целесообразна. Генератор от ВАЗ 2108 для этих целей полностью подходит. Преимуществами генератора от «восьмёрки» является большая мощность (55 Ампер вместо 42) и отсутствие необходимости внешнего возбуждения. Из недорогих вариантов подойдут отечественные генераторы КЗАТЭ и более качественные болгарские генераторы «Динамо».

Генератора на 55 Ампер от ВАЗ 2108 будет вполне достаточно для эксплуатации обычного электрооборудования «шестёрки». Он заметно лучше родного Г-221 . Магнитола и противотуманки будут работать «на ура». Конечно, он слабее современных генераторов на 80 Ампер, много дополнительных электроприборов не подключишь. Зато его гораздо проще установить и совместить с электросетью ВАЗа 2106. Установка генератора в 55 Ампер на ВАЗ 2106 происходит следующим образом:

  1. По креплению 55-й генератор от «восьмёрки» ничем не отличается от штатного Г-221, поэтому проблем возникнуть не должно. Вначале снимается старый генератор на 42 Ампера. Удобнее работать с ямой или подъёмником. Отсоединяем штекера от вывода «нулевого» провода и от вывода генератора. Сдвинув чехол изоляции, отворачиваем ключом «на 10» гайку крепления проводов на выводе генератора, отсоединяем провода.

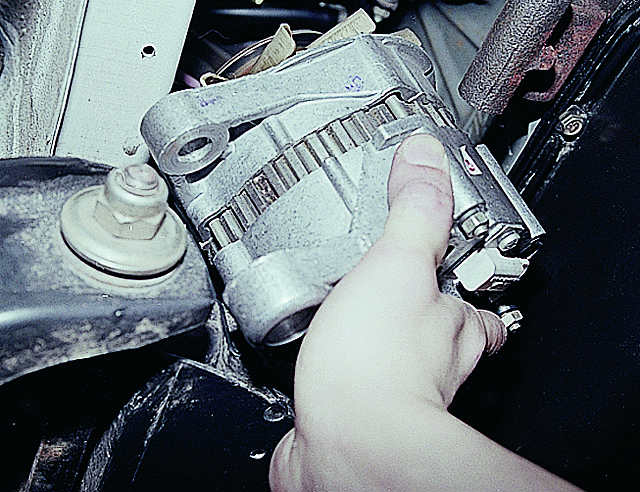

  2. Снимаем со шкива генератора ремень привода. Отворачиваем две гайки ключом «на 17» и снимаем регулировочную планку. Отворачиваем гайку нижнего крепежа генератора и вынимаем болт со втулкой. Генератор при этом удерживается на кронштейне. Теперь остаётся старый генератор снять с автомобиля ВАЗ 2106, опустив его между балкой переднего моста и кронштейном. На его место крепится генератор на 55 ампер. При замене надо с аккумулятора снять клемму, а после установки нового генератора подтянуть ремень.
  3. Основные проблемы возникают при подключении не родного генератора к электрической схеме автомобиля ВАЗ 2106. Как известно, на старом генераторе предусмотрено четыре провода: два втыкаются отдельно, а ещё два идут на шпильку. У нового 55-го провод втыкается уже один. Объясняется расхождение тем, что в генераторе от ВАЗа 2108 реле напряжения встроено в корпус. В связи с этим «лишний» провод от реле напряжения (обычно чёрного цвета) нужно за ненадобностью изолировать от других. Оставшийся жёлтый провод подсоединяется на штекер, а к шпильке провода подключаются как на прежнем генераторе.
  4. В принципе, уже при такой схеме подключения новый генератор будет работать. Но есть нюанс: лампочка разряда будет загораться, когда аккумулятор наоборот будет заряжаться. Чтобы не вводить самих себя в заблуждение, надо снять провода с реле напряжения и изолировать их. Затем штатное реле заряда РС-702 заменить на силовое реле РС-527 (или аналогичное). Подключить реле РС-527 также, как было подключено РС-702.
  5. В завершение осталось одеть клемму, проверить и подтянуть ремень, а лучше заменить на новый. Всё, новый генератор готов к работе. Следует пояснить, что при низких оборотах двигателя и при его заводе будет загораться лампочка разряда – это штатная ситуация, на ВАЗ 2108 происходит то же самое. Последний совет – не торопитесь выбрасывать старую проводку, генератор и реле напряжения РС-702. Если возникнут неполадки с новым генератором, вы всегда сможете по-быстрому установить старый.
5-04-2012, 12:35 | Шутова Мария Сергеевна




#1 TRV (30 декабря 2013 00:09)
Зарегистрирован: -- | ICQ: {icq} |


Группа: Гости
Публикаций: 0
Комментариев: 0
У меня на "семерке" 2007 года выпуска с завода стоит 80 Амперный генератор.

#2 Валерий (20 ноября 2014 21:03)
Зарегистрирован: -- | ICQ: {icq} |


Группа: Гости
Публикаций: 0
Комментариев: 0
А как установить генератор с 2101 на 2109?

#3 Артем (6 января 2015 19:55)
Зарегистрирован: -- | ICQ: {icq} |


Группа: Гости
Публикаций: 0
Комментариев: 0
здраствуйте, подскажите какая может быть причина.. нет возбуждается генератор.. сделал всё так как здесь описано..)) помогите)

#4 romio10 (12 января 2015 19:20)
Зарегистрирован: -- | ICQ: {icq} |


Группа: Гости
Публикаций: 0
Комментариев: 0
Цитата: Артем
здраствуйте, подскажите какая может быть причина.. нет возбуждается генератор.. сделал всё так как здесь описано..)) помогите)


Как определил что не возбуждается

#5 Мыкола (2 октября 2016 18:47)
Зарегистрирован: -- | ICQ: {icq} |


Группа: Гости
Публикаций: 0
Комментариев: 0
Цитата: romio10
Цитата: Артем
здраствуйте, подскажите какая может быть причина.. нет возбуждается генератор.. сделал всё так как здесь описано..)) помогите)


Как определил что не возбуждается

У меня на шохе стоит двухрежимный РН с Волги. Так вот, я взял негодный ЩУ с восьмерочного генератора, отрезал таблетку и вместо массы на вторую щетку припаял провод,который и подключил к штеккеру РН. Ведь один провод уже подключался к ШУ.

#6 Мыкола (16 ноября 2016 15:42)
Зарегистрирован: -- | ICQ: {icq} |


Группа: Гости
Публикаций: 0
Комментариев: 0
Цитата: Мыкола
Цитата: romio10
Цитата: Артем
здраствуйте, подскажите какая может быть причина.. нет возбуждается генератор.. сделал всё так как здесь описано..)) помогите)


Как определил что не возбуждается

У меня на шохе стоит двухрежимный РН с Волги. Так вот, я взял негодный ЩУ с восьмерочного генератора, отрезал таблетку и вместо массы на вторую щетку припаял провод,который и подключил к штеккеру РН. Ведь один провод уже подключался к ШУ.

Дело в том, что схема подключения этого РН немного другая. А суть вот в чем: щетки на генераторе ОБЕ подключаются к +.Один + идет с РН, а второй + берется с,например, катушки зажигания.
