В лаборатории почти всегда можно взять еще один прибор, заменить кабель, подключить стендовый источник питания или посмотреть подозрительный сигнал на большом осциллографе. На объекте такой роскоши нет: оборудование уже установлено, доступ к отдельным узлам ограничен, а причину неисправности приходится искать здесь и сейчас.
Поэтому комплект выездного инженера строят не по принципу «взять все», а под типовые операции — проверить питание и цепи, увидеть форму сигнала, подать тестовое воздействие и оценить реакцию аппаратуры. Хороший набор занимает минимум места, но закрывает максимум практических задач. Для формирования контролируемого тестового воздействия в такой комплект может входить портативный генератор сигналов.
От мультиметра до осциллографа: что действительно пригодится на объекте
Первым в рабочую сумку обычно попадает цифровой мультиметр, поскольку значительная часть диагностики начинается с базовых электрических параметров. Им проверяют напряжение питания, сопротивление, целостность цепи, ток и состояние отдельных элементов, если это допускает схема подключения. Прибор быстро отвечает на самые простые, но важные вопросы: приходит ли питание, нет ли обрыва, соответствует ли напряжение ожидаемому значению. Без этих данных переходить к более тонким измерениям рано. Иногда неисправность, которую полчаса ищут в электронике, оказывается плохим контактом питания.

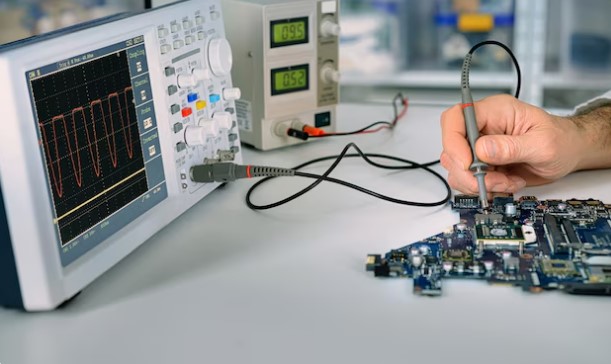

Следующий уровень — осциллограф, особенно если оборудование содержит импульсные источники, цифровые линии, датчики или управляющие сигналы. Мультиметр покажет, например, 5 В, но не расскажет, насколько это напряжение стабильно и что происходит с ним при переключении нагрузки. Осциллограф позволяет увидеть пульсации, выбросы, провалы, фронты и периодические помехи. Сигнал перестает быть одной цифрой и превращается в процесс, который можно наблюдать во времени. Для наладки это часто принципиальная разница.
Нужны и хорошие измерительные принадлежности: щупы, переходники, зажимы, кабели, аттенюаторы и адаптеры под конкретное оборудование. Звучит слишком буднично? На практике отсутствие одного подходящего переходника способно остановить всю работу, даже если в кейсе лежат дорогие приборы. Принадлежности должны соответствовать измеряемым напряжениям, частотам и типам интерфейсов. Поэтому комплект инженера — это не только электроника, но и продуманная система соединений.
Когда наблюдать сигнал недостаточно и его нужно создать
Во время диагностики нередко возникает ситуация, когда измерять почти нечего: штатный источник сигнала отсутствует, датчик снят, управляющий модуль неисправен или требуется проверить отдельный участок системы независимо от остальных. Тогда полезен обратный подход — не ждать входного воздействия, а сформировать его самостоятельно. На вход узла подают сигнал с известными параметрами и наблюдают реакцию. Если тракт реагирует правильно, область поиска неисправности заметно сужается. Это один из самых быстрых способов разделить большую систему на проверяемые участки.
Конкретный сигнал зависит от аппаратуры. Где-то требуется постоянное напряжение или ток, в другом случае — импульсы, меандр, синусоидальный сигнал либо стандартный сигнал промышленного датчика. Задавая частоту и уровень, инженер имитирует нормальное входное воздействие и проверяет прохождение сигнала по тракту. Например, можно отделить неисправность входного каскада от проблемы в подключенном источнике. В этом и состоит ценность генератора: он создает известную точку отсчета.
При этом тестовый сигнал должен соответствовать допустимым параметрам проверяемого входа. Слишком высокая амплитуда способна перегрузить или даже повредить чувствительную цепь, а неверное смещение — перевести ее в нештатный режим. Перед подключением полезно проверить документацию и установить безопасное начальное значение. Затем уровень увеличивают в пределах допустимого диапазона и наблюдают реакцию оборудования. Принцип простой: сначала пределы, потом эксперимент.
Приборы для промышленных датчиков и токовых петель
На объектах автоматизации к обычному мультиметру добавляются приборы для работы с унифицированными сигналами. Один из самых распространенных интерфейсов — токовая петля 4–20 мА, через которую датчики передают измеренное значение контроллеру или другому оборудованию. При неисправности важно понять, кто ошибается: датчик, проводка, входной модуль или система обработки данных. Простого измерения напряжения для этого бывает недостаточно. Нужна проверка отдельных частей канала.
Полезный прием — имитация сигнала исправного датчика. Вместо него в цепь подают известное значение тока и смотрят, какое показание получает контроллер. Если при 4, 12 и 20 мА система отображает ожидаемые значения, входной канал, скорее всего, работает корректно, а поиск можно перенести к датчику и его подключению. Если ошибка сохраняется, внимание переключают на проводку и приемную часть. Так один тест избавляет от последовательной замены исправных компонентов.
В других системах встречаются сигналы напряжения, частотные и импульсные выходы. Здесь логика остается той же: воспроизвести известное воздействие и проверить ответ оборудования. Именно поэтому при формировании выездного набора важно смотреть не на число функций прибора, а на реальные интерфейсы обслуживаемых объектов. Универсальность полезна только тогда, когда нужные режимы действительно применяются. Лишняя функция в спецификации не заменит отсутствующий рабочий диапазон.
Что меняется при наладке радиотехнического оборудования
При работе с радиотехническими системами требования к комплекту становятся другими. Помимо мультиметра и осциллографа могут понадобиться измеритель мощности, частотомер, анализатор спектра, ВЧ-генератор и подходящие аттенюаторы. Здесь уже важно не только наличие сигнала, но и его частота, уровень, спектральный состав. Даже соединительный кабель становится частью измерительного тракта. Чем выше частота, тем внимательнее приходится относиться к каждой детали.
Анализатор спектра полезен, когда нужно увидеть распределение энергии по частоте, найти нежелательные составляющие или проверить наличие сигнала в определенном диапазоне. Частотомер, напротив, удобен там, где главная задача — точно определить частоту стабильного периодического сигнала. Измеритель мощности дает еще один взгляд на тракт и помогает контролировать уровень ВЧ-сигнала. Эти приборы не дублируют друг друга полностью. Каждый отвечает на свой вопрос.
На объекте особенно важно заранее оценить допустимые уровни на входах измерительного оборудования. Передатчик может выдавать мощность, которую нельзя напрямую подавать на чувствительный вход анализатора или другого прибора. В таких случаях применяют подходящее ослабление и заранее рассчитывают ожидаемый уровень. Один неверный кабель можно заменить за минуту, поврежденный вход измерительного прибора — совсем другая история. Поэтому выездная работа требует не меньше дисциплины, чем лабораторная.
Как собрать комплект и не возить лабораторию в чемодане
Хороший способ сформировать набор — пройти мысленно типовой сценарий диагностики. Сначала нужно проверить питание и цепи, затем посмотреть характерные сигналы, после этого при необходимости подать тестовое воздействие и оценить ответ оборудования. Для каждого шага подбирают минимальный набор приборов и принадлежностей. Если какой-то аппарат годами ездит в кейсе и ни разу не был подключен, его место стоит пересмотреть. Вес оборудования тоже имеет значение, особенно при работе на больших объектах.
Портативность, однако, не должна означать отказ от нужных характеристик. Карманный прибор бесполезен, если его диапазон, точность или допустимый входной уровень не соответствуют реальным задачам. Перед поездкой полезно знать тип оборудования, рабочие напряжения, частоты, интерфейсы и предполагаемые точки контроля. Тогда комплект собирается под объект, а не по принципу «вдруг пригодится». Несколько минут подготовки экономят немало времени на площадке.
Наконец, стоит предусмотреть резерв по самым уязвимым мелочам. Запасной измерительный кабель, комплект предохранителей для мультиметра, переходники, заряженный аккумулятор и исправные щупы весят немного. Зато каждый из них способен спасти рабочий день. Есть хорошее инженерное правило: «Прибор полезен ровно настолько, насколько его можно подключить к объекту». На выезде оно особенно точно.
Как проводить наладку последовательно, а не методом случайных проверок
Начинать лучше с общей картины неисправности. Нужно выяснить, какой режим нарушен, когда появляется проблема и какие части оборудования продолжают работать нормально. Затем систему делят на функциональные участки и проверяют их по очереди. Такой подход быстро уменьшает область поиска. Случайные измерения в десятках точек дают гораздо меньше информации.
После локализации подозрительного участка переходят от простых тестов к более содержательным. Сначала проверяют питание и соединения, затем входные и выходные сигналы, после чего при необходимости имитируют внешнее воздействие. Результат каждого шага определяет следующий. Получается короткая цепочка причин и следствий, а не набор несвязанных показаний. Именно здесь компактный комплект приборов работает лучше огромного арсенала без понятной методики.
После ремонта или настройки стоит повторить исходный сценарий и проверить оборудование в рабочих режимах. Если неисправность проявлялась только под нагрузкой, контроль на холостом ходу мало что докажет. Если проблема возникала на конкретной частоте, проверяют именно этот участок диапазона. Хорошая наладка заканчивается не моментом, когда оборудование включилось, а подтверждением требуемых параметров. Это и отличает диагностику от удачной догадки.
Выездному инженеру не требуется переносить на объект всю лабораторию. Гораздо важнее иметь приборы, которые закрывают четыре базовые задачи: измерить электрические параметры, увидеть форму сигнала, сформировать известное воздействие и проверить реакцию системы. Для промышленной автоматики к этому добавляется работа с унифицированными сигналами, а для радиотехнической аппаратуры — контроль частоты, мощности и спектра. Конкретный состав кейса зависит от обслуживаемого оборудования, но принцип остается прежним. Чем лучше продуман сценарий диагностики, тем меньше приборов приходится брать с собой и тем быстрее находится неисправность.
