Самосмазывающиеся спеченные втулки

Давайте разберемся, как они устроены, где применяются и почему инженеры все чаще отказываются от классических систем смазки в их пользу.

Что это такое и как это работает?

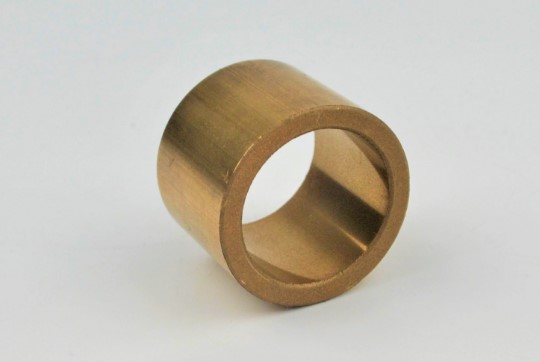

Самосмазывающиеся спеченные втулки — это подшипники скольжения, изготовленные методом порошковой металлургии. Металлический порошок (чаще всего бронзовый или железный) спрессовывают в форму втулки, а затем спекают при высокой температуре. В результате получается прочное, но пористое изделие — примерно как застывшая губка, объем которой на 15–30 процентов состоит из микроскопических пустот.

Главный секрет скрывается на следующем этапе. Эту пористую заготовку погружают в горячее масло в условиях вакуума. Воздух выходит из пор, и смазочный материал занимает его место, пропитывая втулку насквозь. Так рождается готовый узел трения, готовый к долгой и самостоятельной работе.

Работает это просто и эффективно. Когда механизм запускается, вал начинает вращаться внутри втулки. Трение неизбежно вызывает нагрев. Металл втулки расширяется, поры сжимаются, и масло, словно выжимаемое из губки, выступает на поверхность, образуя тончайшую разделительную пленку между валом и втулкой. Как только механизм останавливается и остывает, втулка сжимается обратно, и масло под действием капиллярных сил втягивается внутрь, в поры, ожидая следующего цикла работы. Это идеальный круговорот смазки в замкнутой системе.

Две основные технологии

В мире самосмазывающихся втулок существует два основных конструктивных направления, у каждого из которых свои особенности.

Маслопропитанные (пористые) втулки — это классика, описанная выше. Они хорошо работают в широком диапазоне нагрузок и скоростей. Например, бронзовые втулки показывают себя даже в загрязненных условиях или при контакте с водой, а железные способны выдерживать более высокие нагрузки. Их основной недостаток — уязвимость в моменты пуска и останова, когда скорость вращения слишком мала для образования устойчивой масляной пленки и возникает сухое трение.

Втулки с твердыми смазочными вставками решают эту проблему иначе. В их металлическом теле высверливают отверстия, куда запрессовывают стержни из твердого смазочного материала — чаще всего графита или специальных полимеров. Графит сам по себе обладает отличными смазывающими свойствами. При работе он переносится на вал, создавая тонкую разделительную пленку, которая работает даже в условиях полного отсутствия масла, при высоких температурах или в вакууме. Такие втулки незаменимы для тихоходных, тяжело нагруженных узлов, например, в металлургии или строительной технике.

Почему это выгодно?

На первый взгляд, спеченная втулка может стоить дороже обычной бронзовой. Но экономический расчет не терпит поверхностных суждений.

Первоначальная стоимость самосмазывающихся втулок действительно выше. Однако это лишь вершина айсберга. Обычные втулки требуют постоянного обслуживания: нужно покупать смазку, останавливать оборудование, нанимать персонал для ее нанесения. Это прямые и косвенные затраты.

Исследования показывают, что использование самосмазывающихся втулок дает большую экономию в долгосрочной перспективе. В одном из примеров завод тратил около семнадцати тысяч долларов в год на обслуживание обычных втулок и их замену. Переход на самосмазывающиеся аналоги снизил годовую стоимость владения до полутора тысяч долларов — более чем в одиннадцать раз. Экономия складывается из трех факторов:

• отсутствие затрат на смазочные материалы и труд обслуживающего персонала;

• снижение времени простоев — не нужно останавливать линии для плановой смазки;

• увеличенный срок службы за счет постоянного присутствия смазки в зоне трения.

От станков до пищевых производств

Благодаря своим свойствам, эти втулки нашли применение повсюду. В автомобилях они работают в трансмиссиях, тормозных системах и узлах подвески. В промышленности их ставят в электродвигатели, насосы, компрессоры и конвейеры. Они обеспечивают малошумную работу принтеров и копиров в учреждениях, а также выдерживают суровые условия в текстильных и химических производствах.

Особенно ценны они там, где обычная смазка невозможна или нежелательна: в пищевом оборудовании (где недопустимо попадание масла на продукт), в подводных механизмах или в узлах, доступ к которым для обслуживания затруднен.

Взгляд в будущее

Инженерная мысль не стоит на месте. Современные разработки направлены на создание так называемых макрокомпозиционных материалов. Например, ученые предлагают делать в пористой металлической матрице отверстия большего размера и заполнять их полимером. Получается комбинированная поверхность, где полимерные вставки, слегка выступая над металлом, выполняют роль направляющих в моменты пуска, защищая узел от износа до тех пор, пока не выступит масло из пор.

Другие разработки предлагают наносить на наружную поверхность втулки винтовые канавки и наматывать проволоку, создавая дополнительный резервуар для масла и улучшая отвод тепла. Все это говорит о том, что потенциал технологии самосмазывания раскрыт далеко не полностью.

Самосмазывающиеся спеченные втулки — это пример того, как продуманное использование свойств материалов позволяет создавать узлы, которые работают дольше, надежнее и не требуют к себе внимания. Они уже стали неотъемлемой частью современной техники, и с каждым годом сфера их применения будет только расширяться.
