Неисправности задней подвески 2107

Устройство задней подвески

На ВАЗ 2107 установлена зависимая задняя подвеска с гидравлическими амортизаторами и цилиндрическими винтовыми пружинами. Балка заднего моста на кузове закреплена одной поперечной и четырьмя реактивными (продольными) штангами на резинометаллических шарнирах (сайлент-блоках). Все шарниры имеют одинаковую конструкцию, поэтому взаимозаменяемы. Это значительно упрощает их ремонт и замену.

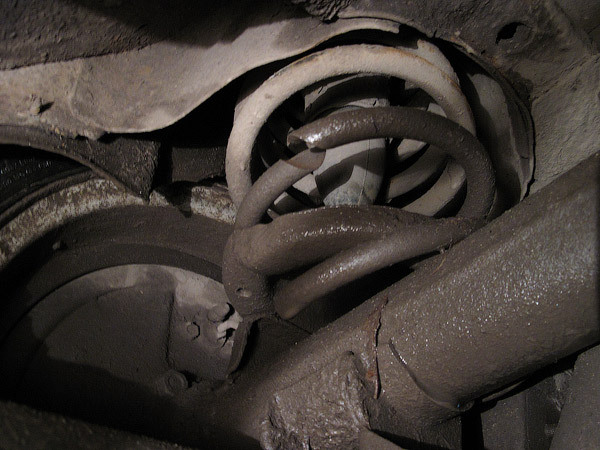

Пружины задней подвески 2107 упираются в чашки нижними концами через специальные пластмассовые прокладки, а верхними концами упираются в кузов через виброизолирующие резиновые прокладки. Чашки приварены непосредственно к балке заднего моста. Ход сжатия пружин ограничивают цилиндрические упоры, отштампованные в кузове ВАЗ 2107. На торцах упоров предусмотрены резиновые буферы. Дополнительный буфер сжатия размещается на кронштейне над картером редуктора. Крепятся амортизаторы на разборных резинометаллических шарнирах. Нижние проушины прикреплены к кронштейнам балки заднего моста, а верхние – к шпилькам на кронштейнах кузова.

Неисправности задней подвески и их ремонт

Осмотр подвески проводят на смотровой яме или подъёмнике. Можно применять и домкраты, но в этом случае пространства для диагностики неисправностей и ремонта будет недостаточно. Чаще всего из строя выходят амортизатор и втулки шарниров. Изнашиваются со временем и пружины. Наиболее распространённой причиной неисправностей являются трещины, сколы, усталость материала во внутренней втулке или резине. Неисправность амортизатора подвески 2107 легко определить по характерным подтёкам масла в его корпусе. Ремонтировать амортизатор бессмысленно – его надёжнее заменить новым.

1. Перед ремонтом задней подвески надо зафиксировать ваз 2107 противооткатными устройствами.
2. Чтобы справиться с приржавевшим крепежом, болтики и гаечки желательно отчистить металлической щёткой и обильно смочить проникающей жидкостью. Самая доступная – обычный керосин. Однако естьболее эффективные комплексные средства от разных производителей.
3. Задний мост от кузова при ремонте полностью отсоединять не требуется. Достаточно заменять детали по очереди. А вот продольную штангу снять придётся. Для этого освобождается нижнее крепление амортизатора. Чтобы открутить крепёж продольной штанги понадобится ключ на 19.
4. Чтобы не проделывать работу дважды, рекомендуем заменить все элементы с подозрением на достаточный износ. Тем паче, что элементы задней подвески ВАЗ 2107 стоят недорого.
5. При установке новой втулкипридётся повозиться. На поверхность она влезет не сразу. Чтобы облегчить себе работу, её рекомендуется смазывать мыльным раствором. Мыло засовываем и в зазоры между корпусом и втулкой, предохраняя от повреждений. Маслом пользоваться нежелательно, а тем более увеличивать диаметр отверстия резиновой втулки! Удалить с поверхности амортизаторов старые шарниры можно плоской отверткой. Чтобы достичь необходимого натяга резиновых втулок, надо гайку крепёжного болта затянуть стальной втулкой.
6. Пружины меняются после снятия амортизатора. Причём не все сразу, а по очереди. Сняв пружину, можно заменить опорное кольцо, если оно деформировано.
