Конструкция распределительных валов и их привода

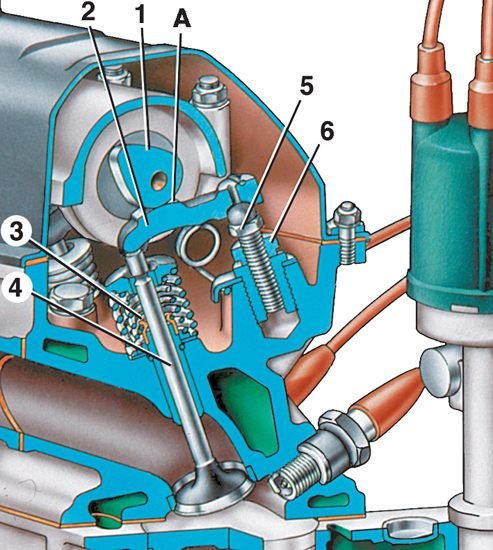

Конструкция распределительных валов и их приводаЕсть три важные характеристики конструкции распределительного вала, они и управляют кривой мощности двигателя: фазы газораспределителя распредвала, продолжительность открывания клапана и величина подъема клапанов. Далее в статье мы расскажем, что представляет собой конструкция распределительных валов и их привода.



Подъем клапана обычно рассчитывается в миллиметрах и представляет собой то расстояние, на которое клапан максимально отойдет от седла. Продолжительность открытия клапанов - это период времени, который измеряется в градусах поворота коленвала.



Продолжительность можно измерить различными путями, но из-за максимального потока при небольшом подъеме клапана, продолжительность обычно меряют после того, как клапан уже поднялся от седла на некоторую величину, часто она составляет 0,6 или 1,3 мм. Например, у конкретного распределительного вала может быть продолжительность открывания в 2000 поворотов при подъеме в 1,33 мм. В результате, если использовать подъем толкателя в 1,33 мм в качестве точки остановки и начала подъема клапана, распределительный вал будет удерживать клапан в открытом состоянии в течение 2000 поворота коленвала. Если продолжительность открытия клапана будет измеряться при нулевом подъеме (когда он только отходит от седла или находится в нем), то продолжительность положения коленвала будет составлять 3100 или даже более. Момент, когда определенный клапан закрывается или открывается, часто называют фазой газораспределения распредвала. Например, распределительный вал может производить действие по открытию впускного клапана при 350 до верхней мертвой точке и закрывать его при 750 после нижней мертвой точки.



Увеличение расстояния подъема клапана может быть полезным действием в увеличении мощности мотора, так как мощность можно добавить без существенного вмешательства в характеристики двигателя, особенно на низких оборотах. Если углубиться в теорию, то ответ на данный вопрос будет довольно простым: такая конструкция распределительного вала при коротком времени открытия клапанов нужна, для того чтобы увеличить максимальную мощность двигателя. Работать это теоретически будет. Но, механизмы привода в клапанах не такие и простые. В таком случае высокая скорость движения клапанов, которые обуславливаются этими профилями, значительно уменьшит надежность двигателя.



Когда скорость открывания клапана увеличится, то на передвижения клапана из закрытого положения до полного его подъема и возвращения с точку отправления остается меньше времени. В случае если время движения станет еще короче, понадобятся клапанные пружины с большим усилием. Часто это становится механически невозможным, не говоря уже о том, чтобы привести в движение клапаны на довольно низких оборотах.



В результате, что же является надежным и практичным значением максимального подъема клапана? Распределительные валы с величиной подъема, больше 12,8 мм (минимум для мотора в котором привод осуществляется при помощи шлангов), находятся в непрактичной для обычных моторов области. Распределительные валы с продолжительностью впускного такта менее 2900, которые сочетаются с величиной подъема клапана больше чем на 12,8 мм, обеспечивают очень высокие скорости закрывания и открывания клапанов. Это, безусловно, создаст дополнительную нагрузку на механизм привода клапанов, что существенно уменьшает надежность: кулачков распределительного вала, направляющих втулок клапанов, стержней клапанов, клапанных пружин. Впрочем, вал с высокой скоростью подъема клапанов может работать в начала очень даже неплохо, однако срок службы направляющих и втулок клапанов, скорее всего не превысит 22000 км. Хорошо, что большинство фирм-производителей распределительных валов конструируют свои детали так, что в них обеспечен компромисс между продолжительности открывания клапанов и значениями подъема, при надежности и долгом сроке службы.



Продолжительность такта впуска и обсуждаемые подъем клапанов не являются только одними элементами конструкции распределительного вала, влияющие на конечную мощность двигателя. Моменты, закрытия и открытия клапанов относительно положения распредвала, также являются столь важными параметрами для оптимизации характеристик мотора. Эти фазы газораспределения распредвала вы можете найти в таблице данных, которая прилагается к любому качественному распределительному валу. Такая таблица данных графически и числами иллюстрирует угловые положения распределительного вала, когда выпускные и впускные клапаны закрываются и открываются. Они будут точно определены в градусах поворота коленвала перед верхней или нижней мертвой точкой.



Угол между центрами кулачков -  это угол смещения между линией центра кулачка выпускного клапана (который называется выпускным кулачком) и линией центра кулачка впускного клапана (который называется впускным кулачком).



Угол цилиндра зачастую измеряется в «углах поворота распредвала», т.к. мы обсуждаем смещение кулачков относительно друг друга, это является одним из немногих моментов, когда характеристика распределительного вала указывается в градусах поворота вала, а не в градусах поворота коленвала. Исключение составляют те двигатели где, применены два распределительных вала в ГБЦ (головке блока цилиндров).



Угол, выбранный в конструкции распределительных валов и их привода, непосредственно повлияет на перекрытие клапанов, то есть на период, когда выпускной и впускной клапаны одновременно открыты. Перекрытие клапанов часто измеряют SB углах поворота коленвала. В моменты уменьшения угла между центрами кулачков, происходит открывания впускного клапана и закрывания выпускного клапана. Всегда надо помнить, что на перекрытие клапанов влияет и изменение времени открытия: в случае увеличения продолжительности открывания, перекрытие клапанов также станет большим, обеспечивая при этом отсутствие изменений угла, чтобы компенсировать эти увеличения.
