Как работает турбина, принцип действия турбины

Как работает турбина, принцип действия турбины
Термин «турбо» практически у всех на слуху. Свистит турбина, ревёт прямоток. Хоть единожды в жизни любому автолюбителю приходила в голову идея заиметь «турбомонстрика». Любому хочется увеличить поголовье «коняшек» под капотом. Но чаще всего приходится отказываться от мечты по причине мнимой дороговизны и непрактичности. Соответствует ли это реальности? Давайте разберёмся, как работает турбина, принцип действия турбины, обратившись к теории.



Мощность движка напрямую зависит от рабочего объёма цилиндров, от количества подаваемой воздушно-топливной смеси, от эффективности её сгорания, а также от энергетической части топлива. Назначение турбины — увеличить подачу воздушно-топливной смеси. Мощность мотора повышается пропорционально увеличению количества сжигаемого за единицу времени топлива. Но для горения бензина необходим недюжинный запас воздуха в моторе. То есть, чем больше сжигаем бензина, тем большее  количество воздуха нужно, которое необходимо «впихнуть» в мотор (именно, «впихнуть», так как сам мотор не справится с забором такого количества воздуха, и фильтры нулевого сопротивления в этом ему не помощники). Вот тут и выходит на сцену устрашающая маленькая деталь — турбина.

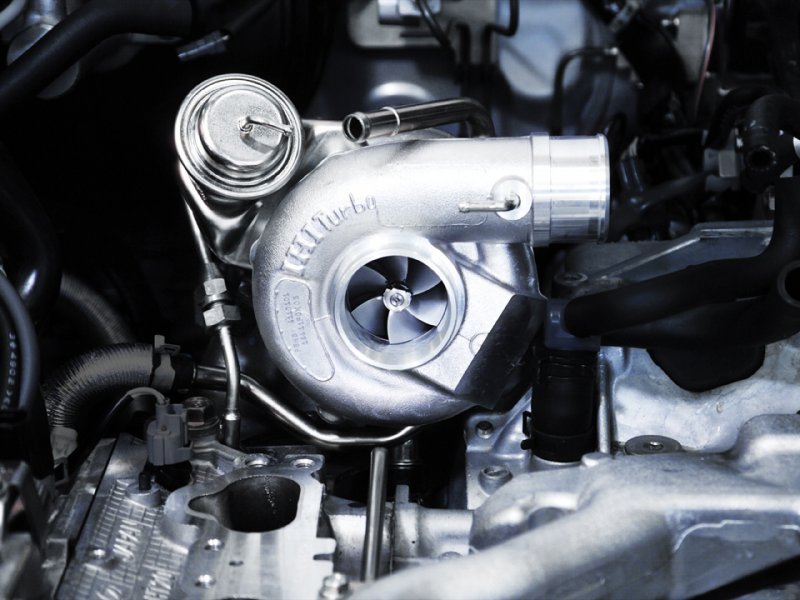

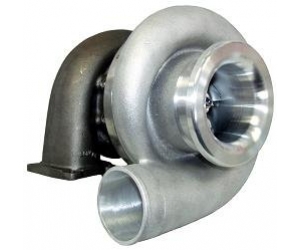

У турбины нагнетатель-крыльчатка размещён на едином валу с турбиной-крыльчаткой, встроенной в выпускной коллектор, и приводимой в движение вращения с помощью отработанных газов. Величина частоты вращения часто выше 200 тыс. об/мин.



И здесь проявляется один минус: при резком нажатии газа, надо ждать увеличение оборотов мотора, увеличение давления выхлопных газов, раскрутку турбины, и загонку воздуха. Это явление называется turbo-lag (турбо-яма), и сегодня его умеют укрощать, справляться с данным эффектом. Для этих целей применяются два клапана. Один — для перепускания излишнего воздуха в компрессор через трубопровод из двигательного коллектора. Другой клапан — для отработанных газов. Управление первым клапаном осуществляем, помимо прочего, давлением, возникающим во впускном коллекторе. Благодаря этому при сбросе газа немного снижается частота вращения турбинного ротора, а при очередном нажимании на педаль, подача воздуха задерживается на крохотные доли секунды — время, пока закрывается клапан.



В современных технологиях используется такой метод регулировки воздухоподачи, как изменение угла наклона компрессорных лопаток. Эта методика разработана давно, но долгое время не получалось применять её на практике. Примером может послужить в данном случае  новое устройство наддува дизелей «Экотек» фирмы Opel. Основной недостаток применения турбин — короткий срок службы. Это происходит из-за высокой частоты вращения турбинного ротора, которая составляет 150-200 тыс. об/мин.



До сегодняшнего дня ограничение срока службы происходило благодаря долговечности подшипников. Практически, это были особые вкладыши, похожие на вкладыши коленчатого вала, смазываемые под давлением маслом. Степень износа таких подшипников была велика, но шарикоподшипники не могли выдержать высоких температур и высокой частоты вращения. Недавно был найден оптимальный выход. А именно, были разработаны подшипники с применением керамических шариков, заполненных постоянно имеющимся резервом смазки, что делало ненужным канал от нормативной масляной системы движка. В проектах — турбинный ротор из металлокерамики, обладающий меньшей инерцией и более лёгким весом (на 20% легче).



Существуют термины «твин-турбо» и «би-турбо». Бывает, что используют  параллельно или последовательно две установки турбокомпрессоров, вместо одной. Диапазоны работ роторов управляются разными способами при последовательном наддуве.





Понятие «интеркулер»  означает, что при неизбежном нагревании воздуха, который сжимается, в нём уменьшается содержание кислорода и плотность. Поэтому воздух перед подачей нуждается в охлаждении в радиаторе, дополнительно встроенном, который называется интеркулером.



Как обеспечить максимально эффективную работу турбонаддува в сложных конструктивных условиях?



При запуске двигателя вал начинает обильно смазываться маслом, подающимся на подшипники по каналам. Во время вращения двигателя создаётся давление, под которым турбина нормально действует. При остановке двигателя перестаёт функционировать и масляный насос, а вот вал мгновенно затормозить не может, и работает по инерции уже без смазки.



Чтобы дольше сохранить от износа вал, надо регулярно менять фильтры и масло, которое предназначено именно для турбонаддувных двигателей. И обязательно надо давать двигателю прогреться, не глушить его в один момент, а дать поработать на холостом ходу какое-то время. Это обеспечит запас времени для охлаждения деталей. Целесообразна также установка турбо-таймера, если он не предусмотрен конструктивно в автомобиле.



Первые сигналы того, что надо обращаться в ремонтную контору — появление густого белого дыма из глушителя и падение мощности. Это означает износ подшипников и уплотнительного кольца возле турбинной крыльчатки. Резко возрастает расход масла. Случается, что дыма нет, но мощность всё равно низка, а у дизелей — регулярный чёрный дым, свидетельствующий об износе наддува и скоплении нагара, что приводит к недостатку воздуха и торможению рабочих оборотов компрессора.



Очевидно, что эксплуатация турбонаддува не является сложной процедурой, необходимо лишь следующее:

  • аккуратность,
  • своевременная смена фильтров и масла,
  • применение определённых сортов масла,
  • осторожность в отношении перегрева турбонаддува по причине долгой езды на высоких оборотах, или дефектов в системе впрыска и зажигания.



Не менее важные моменты — состояние воздушного фильтра, его чистота. Нарушение целостности фильтра приводит к прониканию частиц пыли, разрушительно влияющих на срок службы компрессорной крыльчатки и двигателя.



В целом, от того, как мы обращаемся с турбонаддувом, зависит то, какой срок он прослужит. Следует помнить, что погубить турбонаддув можно в течение двух дней, если при появлении первых симптомов не обратиться сразу в ремонтную фирму. Поэтому не следует затягивать с ремонтом, и желательно выполнять все вышеперечисленные рекомендации для предотвращения возникновения неполадок.
