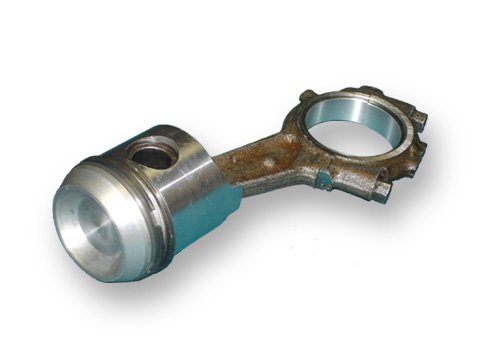

В шатунно-поршневую группу входит поршень, палец, поршневые кольца и шатун. В чем заключается назначение устройство деталей шатунно-поршневой группы, можно узнать из этой статьи.



Поршень



В двухтактном двигателе поршень играет роль золотника. Движения его не равномерные. Материал, из которого изготавливают поршень – это алюминиевый сплав или легированный чугун, который используется в низко-оборотных двигателях.



Требования к поршням:

  • Малое значение коэффициента линейного расширения
  • Малый износ
  • При нагреве незначительное снижение прочности
  • Невысокая стоимость

Устройство поршня



Особенности геометрии поршня в том, что диаметр головки меньше диаметра юбки, а юбка имеет конусно – эллиптическую,  или эллиптическую форму.



Особенности конструкций элементов поршня:



Днище внутри имеет ребра жесткости. Форма днища для М – 412 плоская или выпуклая, для дизеля выпуклая, а для двухтактных дизелей  - с козырьком.



Головка поршня может иметь вставки из чугуна. В головке могут быть отверстия для масло-съемных колец. Бывает, в верхней части головки делают канавку, чтобы улучшить тепло-отвод от днища к верхнему кольцу.



Юбка поршня. Для уменьшения вероятности заклинивания поршня, на юбке делаются вертикальные разрезы, кроме ДВС с малым диаметром. Величина эллиптичности юбки 0,15- 0,29 мм, а величина конусности 0,02 – 0,04 мм.



Бобышки



Если смотреть со стороны радиатора, бобышки выполнены со смещением влево. Внутри бобышки делается отверстие с канавками для стопорных колец.



Установка поршня в цилиндр: поршни должны быть равного веса, разрез на юбке поршня ставится по левую сторону АТС.



Поршневые кольца



Число поршневых колец зависит от типа ДВС и от угловой скорости коленчатого вала. Диаметр кольца больше диаметра поршня, но кольцо устанавливается в поршне, благодаря упругим свойствам и зазору в замке, который должен составлять 0,15 – 0,55 мм.



Для повышения износостойкости колец  выполняется хромировка или обработка молибденом. Также перспективным является изготовление колец в виде литой пружины из стали, или в виде набора колец из стали.



Поршневые кольца обеспечивают шарнирное соединение поршня. Конструкция поршневых пальцев – это полая трубка, которая делается из стали.



При осевом смещении пальцы стопорятся кольцами. Из-за разницы температурного расширения поршня и пальцев, возможен стук в двигателе, т.к. возникает зазор. Поэтому, чтобы это избежать, необходимо поршень нагреть до 70- 80 градусов перед запрессовкой.



Масло-съемные кольца



Масло в цилиндр попадает из-за разности давлений в цилиндре и картере в момент впуска. Масло-съемные кольца изготавливают из чугуна и стали.



Конструкция:

  • радиальный расширитель,
  • осевой расширитель
  • два кольца.

Преимущества составных колец  в приспособленности к искаженной форме цилиндра при износе. При установке масло-съемное кольцо должно иметь зазор между кольцом и наковкой по высоте < 0.08 мм, встык 0,2 - 0,5 мм, а замки соседних колец должны быть смещены на угол 180 градусов.



Шатун



Шатун соединяет поршень с коленчатым валом. Состоит шатун из верхней и нижней головки, и стержня. Разъем нижней шатунной головки называется крышкой. Крышки с разных шатунов не взаимозаменяемы.



Коленчатый вал



Коленчатый вал служит для передачи усилия от поршня к трансмиссии. Основные элементы коленчатого вала – это  шатунные, коренные шейки, противовесы и щеки.



Полно-опорным называют коленчатый вал,  у которого  коренные шейки есть между каждыми шатунными шейками. В задней части коленчатого вала ставится фланец крепления маховика, а в передней выделяют носок.



Щеками называются места перехода от коренной шейки к шейке шатунной.



Противовесы на коленчатом вале устанавливают для улучшения динамических качеств.



Внутри шатунной шейки находится полость для очистки масла. У многих двигателей на носке коленчатого вала выполнена резьба для установки храповика. Шестерня привода распределительного вала устанавливается на переднем конце коленчатого вала.



Маховик



Маховик служит для накапливания энергии, которая необходима для совершения  вспомогательных тактов и для уравновешивания работы ДВС. Маховик крепится к задней части коленчатого вала в определенном положении. Для запуска двигателя от электростартера, на маховике выполняется зубчатый венец. А также маховик является частью механизма сцепления.
